3DMine Plus是一套专注于矿山地质建模、测量、储量估算、采矿设计和技术管理工作的三维软件系统。整合了地质勘探数据管理、矿床地质建模、构造模型、传统和现代地质储量计算、露天及地下矿山采矿设计、生产进度计划、露天境界优化以及生产设施数据等功能。软件能清晰地展现矿床在空间中的位置和形态,能够根据已有的勘探数据指导找矿和探矿的位置和方向。

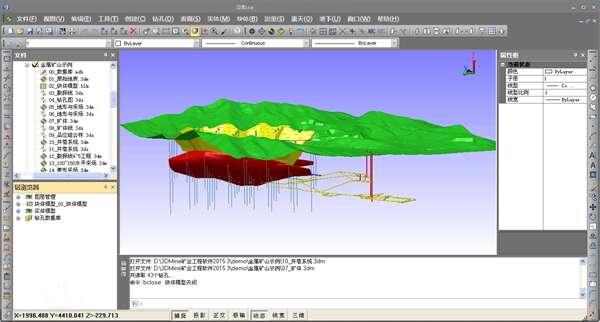

3DMine Plus(矿业工程软件)官方版 12.17.18 最新版

软件特色

1、二维和三维界面技术的完美整合,技术领先,易学易用
2、结合Office、AutoCAD通用技术,方便实用的图层管理和右键功能
3、支持选择集的概念,快速编辑和提取相关信息
4、集成国外同类软件的功能特点,步骤更为简便快捷
5、剪贴板技术应用,使AutoCAD、Excel、Word以及Text数据与图形的直接转换
6、具有自主知识产权的三维可视化软件平台。
7、与国际主流矿业软件具有相同的理念和功能模块,符合国际标准的储量计算方法。
8、稳定性强、广泛兼容、定制扩展和专业维护。

软件功能

一、测量模块(露天测量和地下测量)
测量模块是一个交互性很强的功能集,一是实现不同测量仪器(全站仪或经纬仪)数据与软件的通讯接口,使得不同的实测数据快速导入成图形数据。应用测量数据库,可以全面存储不同类型,不同阶段和不同文件的测量数据。二是具有独创性地实现了实测数据与Excel、AutoCAD 软件之间的数据与图形互换功能。
模块功能实用,用户可以快速形成不同形式下的三维成果,包括建立地表模型(DTM)和生成等高线、水位等高线;露天现状和掘进坑道模型;快捷、准确完成工程验收和实时监控生产进度。
同时可精确计算多个区域(采区)的体积和表面积包括计算排土场的体积,填方、挖方工程量并自动生成相应的图表。与地质模型配合,准确计算掘进工程回采的矿石量和品位。二、地质模块
应用领域:勘查地质、矿山地质、工程地质和水文地质的找矿和生产-地质数据库,三维地质建模,实体模型,块体模型,地质统计、储量计算
品味模型创建和运用 - 通过建立地质数据库、利用三角网建模技术,创建矿区地层模型、矿体模型、构造模型或其他类型模型,按照国际矿业领域通用块体模型概念,运用地质统计学估值方法。通过数据库和模型叠加显示,可对矿体空间展布、储量计算、动态储量报告、品位和不同属性的分布特点进行综合运用。
地质工作应用中突出的特点是不仅可以通过数据库和三维地质模型对矿床进行空间分析和品位计算,而且对于所有的地质信息(如地质界线,工程位置和分析数据)的提取,不再是手工绘制来实现制图和计算,这将是地质工作的一项变革。

1、地质数据库
通过Excel将工程(探槽、坑道或坑道)编录的数据、物化探数据或水文数据和煤质数据按照规则的表格录入,并通过简单的步骤创建和存储在数据库(如Access)中。3DMine 三维矿山软件核心可以将数据库与中心图形系统紧密相联,通过菜单选择或者鼠标右键功能可以迅速的浏览钻孔据查询、矿岩界线(夹石)圈定和剖面品位计算。操作简单直观、错误信息即时呈现报告。可以通过不同属性的颜色设置显示单个或多个工程的地质岩性、品位、轨迹和深度等数据信息。在屏幕上可以选择容差范围内的数据按照标高生成平面或沿勘探线形成竖直剖面。



2、三维地质建模
通过平/剖面在空间圈定的矿岩界线、构造线和水位线,运用3DMine软件中先进的三角网建模手段,利用控制线和分区线联合方法,对任意形态的地质体构建三维模型。包括了功能强大和全面的交互式的生成、编辑、显示和计算实体及数字地形的三维地质建模工具。运用领先的凸壳技术实现空间点云的建模以及任意实体的投影面积、厚度等基本统计。独特的层状建模技术,很好解决了多层模型交叉的难题。可以对任意实体进行体积报告和储量约束计算。运用布尔运算解决实体模型之间的交、切、并、差分和分裂等问题。通过四面体建模方法,可以将完整的实体和块体模型数据导出到Flac3D,Ansys,Comsol等工程力学软件进行分析应用。

3、块体模型
块体模型是国际上通用的储量计算方法中重要的理念,主要利用规则的块体来充填不规则的矿体,并通过边部块体次分技术实现矿体范围的准确计算。每个块体的质心点可以存储所包含的各类属性,其中品位属性是应用地质统计学方法进行内插值的结果。3DMine 三维矿山软件突破了块体分割和合并技术,属国内领先水平。运用了多边形法、最近距离法、距离幂次反比法和克里格法等进行品位和属性估值,为矿产储量估算提供了全面的方法。提供了旋转模型、修改、约束保存和属性提取等高级编辑功能。强大的逻辑约束引擎,可实现在不同约束条件下的矿石量和品位报告。

4、地质统计模块
作为地质统计学方法的工具,如何对组合样品进行基本分析和克里格变异函数分析是至关重要的一步。也就是运用地质统计方法进行品位估值之前,必须对用于估值的组合样数据进行统计分析。主要功能包括基本统计、变异函数分析、交互式拟合、交叉验证、线性回归分析和特异值处理等。3DMine 软件中独创性地将数据、图形和变异函数三者统一;多种函数模型;自动确定三轴方向、比率和块金值、变程以及跃迁值等参数,使得深奥复杂的地质统计学转换成可视化、便于理解和分析的平台。为了有效地推进地质统计学方法的应用,此模块已经免费公开发布并可从我们的网站下载。

三、露天采矿模块
露天采矿设计模块为用户建立了一种集采矿设计、计划与和生产模拟为一体的工具平台,充分发挥计算机在设计制图、建模计算及过程模拟方面的优势,将露天采矿设计人员与矿山管理人员从粗略的估计与繁琐的计算中解放出来,把更多的时间与精力用于专业思考上,从而以最高效的方式制定出合理的设计与生产方案。
1、露天境界优化
露天采矿设计的重要部分,是矿山预可研阶段对采矿方案的选定,对已开采矿山进行后期优化的实用工具。软件采用图论算法(Lerches-Grossman),定义经济模型,输入经济与技术参数,生成最优化境界模型及相应图形与数值结果。还可以调整经济参数,自动生成一系列嵌套境界,可用于各种参数在不同情况下的敏感性分析,为露天采场设计提供依据。

2、露天采场设计
可根据设定参数自动生成坑内公路、台阶,并可按照实际分区坡面角和平台宽度进行分段设计。可以进行各种斜坡道与开段沟、排土场、最优运输路径的设计与计算。并且与地质模型相结合,及时报告剥采比、品位、矿量、岩量等参数。

3、短期(月度或季度)计划编制
并段式与非并段式采掘条带设计与计算,鼠标划定区域后,就可自动计算方量。如挂接地质模型,自动计算矿量和岩量、平均品位/煤质,实现分矿种、分台阶单独计算与汇总。根据需要进行动态调整,每次调整,软件都会自动重新报量,并可快速更新露天现状图形。所有结果直接与打印模块关联,实现设计、计算、制图同步完成。

4、露天爆破设计和矿岩二次圈定
露天爆破设计模块具有方便快捷的孔网参数,布孔方式和钻孔参数的选择,不同位置不同角度的布孔方法,快速完成炮孔设计的参数和报表。具有灵活的炮孔编辑和修改功能。自动完成装药设计,按照相关参数,显示装药和填塞结果,同时按照要求形成炸药用量报告。可以按照爆破方式和导爆雷管延迟时间进行联网爆破模拟,进行露天爆破效果和时差分析。最后形成爆区的设计和露天爆破总量报告。

软件优势

1、国际化与本地化并存
既具有与国际主流矿业软件相同的理念和功能模块,又符合中国本土的矿山背景和工作流程;储量计算方法符合国际标准,性能稳定
2、易学易用
使用习惯类似于AutoCAD和Office, 具有方便实用的图层管理和右键功能,可直接上手
3、广泛兼容
兼容各种数据库、Excel、Micromine、Datamine、Surpac、AutoCAD、MapGIS等数据和图形转换;并兼容sufer、FLAC 3D、ArcGIS等常用的国外软件
4、简便快捷
支持选择集的概念,快速编辑和提取相关信息;集成国外同类软件的功能特点,步骤更为简便快捷
5、定制扩展
既可以对所有应用功能进行完整的驱动,还可以通过外接方式,对不同的应用领域进行开发,并可形成独立的应用产品
6、资源共享
资源数据库是多平台共享的基础,为后续的三维动态展示和矿山资源数据查询提供基础数据源。
