DesignBuilder是一款极好用的建筑能耗分析工具,拥有先进的性能分析工具和易于使用的界面,为全球工程师、建筑师和能源评估人员提供了全面而严谨的流程和方法。该软件可以帮助用户快速优化设计并提供性能数据,用户可以从下拉列表中选择所需的设计模块,包括建筑物内部的人员活动、HVAC、照明系统和建筑结构等。同一模型还可以反复使用,使用户能够以最少的前期成本获得最优方案,实现共赢。DesignBuilder致力于为用户提供最舒适、最节约成本、对环境影响最小和具有持续优化的能源成本的优化方案。

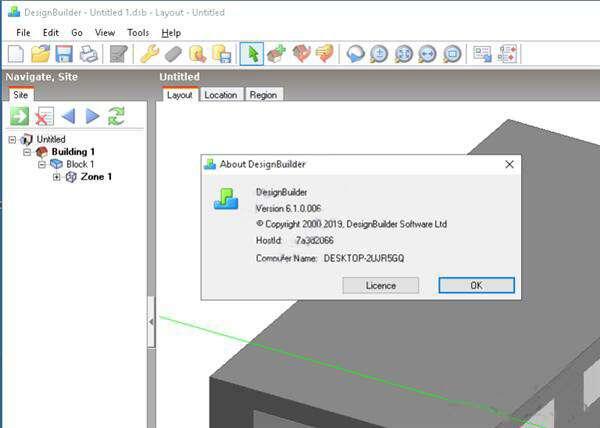

DesignBuilder(建筑建模软件)官方版 6.1 绿色版

软件功能

1、统合了快速建筑建模、便利性和最高水准技术的动力能源模拟软件。通过其革新的性能,即使是非专业用户也可将复杂的建筑物迅速进行模型化。EnergyPlus的动力热力模拟引擎拥有最完善的用户界面,在作业的任意阶段均可以制作正确的环境性能数据和优质的图像和动画。 具体而言,选择建筑物表面的范围,可视化表现过加热的影像、能源消费等。最适当地校核所使用的自然光,实行照明控制系统和电器照明节约的计算。同时,还可进行自然换气的温度模拟,及适当的冷暖空调大小的计算。
2、建模直观
采用了易操作的OpenGL固体建模器。由此,在3D空间中配置「块」,通过拉伸、剪切可直观地进行建筑物模型的制作。可对建筑部件的厚度、房间的面积及体积进行可视化把握。此外,对模型的几 何学的形状和表面形状没有限制。使用数据模板,通过从下拉列表中选择,可以载入一般性建筑结构、建筑物内部的人物活动、HVAC(Heating、Ventilating and Air Conditioning.)及设计照明装置。同样类型的 建筑物可反复使用,还能追加到模板。此功能与数据库连动,可对建筑物及其周边的区划追加大型变更,在设计、评价流程的阶段,可进行对各个建筑模型的个别详细设定。
3、环境性能数据中的单击切换
模型编辑画面和环境性能数据可通过单击进行切换,无需外部模块的执行或数据载入即可对数据进行显示。 基于换气设定温度,附有打开窗口的选项,将自然换气模型化,通过外界温度调节窗户的开启度,通过日光量对照明控制系统模型化,计算电器照明的节约量。 并且,可以按一年、一月、一日、一小时、及更小的时间间隔进行所有模拟数据的显示。根据燃料的种类和使用目的计算能源消费量、通过屋内温度、气象数据、墙壁、屋顶、通风口、排气口等结构要素,模拟热传导、冷暖气负荷、CO2产生量,考虑气象数据计算冷暖气设备的大小,通过标签的切换即可瞬间显示。 同时,Designbuilder中包含了最新的ASHRAE(美国冷暖气空调学会)世界气象数据和观测地点数据(4429套数据),可免费使用975的EnergyPlus小时气象文件。

软件特色

1. 最快,最简单的方法来UK EPC和 Part-L2 compliance
2. 令人惊叹的渲染图像与本站阴影分析
3. 快速建模创新的生产力功能
4. 从Revit中的SketchUp等导入BIM模型
5. 准确评估自然采光,视觉舒适度
6. 访问的EnergyPlus先进的暖通空调建模
7. 计算和查看气流和3-D温度分布
8. 全功能的优化和成本效益分析

使用帮助

一、创建新网站
您可以从“打开”屏幕创建新站点(dsb文件)。 在DesignBuilder中,“Site”与文件同义,因为每个文件只能包含一个站点。 当您请求新站点时,将打开“添加新站点”对话框,您可以选择该位置和模板:
1、创建新站点 - 位置
选择位置模板作为站点的位置和天气数据源。
该位置定义了该站点上所有建筑物的地理位置和天气数据。 您将能够从其他位置模板加载数据或覆盖站点级别的位置模型数据选项卡中的默认数据。
2、创建新站点 - 模板
您可以选择“空白”以创建一个干净的网站,也可以选择一个模板以将您的网站建立在现有网站上。
如果您有一个DesignBuilder文件,您希望将其用作未来网站的模板保存或将其复制到“模板”文件夹(从“文件”|“文件夹”|“模板”项目菜单命令访问)。二、在编辑模式下查看控件
1、查看旋转
DesignBuilder提供了几个预定义的标准视图旋转
您可以从视图旋转下拉列表中选择以下标准视图之一
默认的“轴测量”设置旨在提供每个模型级别的各种组件的良好通用3-D视图。
访问视图旋转命令的其他方法是:
对于轴测视图,请按A键盘键。
对于平面视图,请按P键盘键。
对于右视图,请按R键盘键。
对于左视图,按L键盘键。
对于后视图,请按B键盘键。
对于前视图,请按F键盘键。
2、轨道
轨道工具用于围绕模型旋转视图。 要绕模型运行,请单击“轨道”工具,然后按住鼠标左键并在移动鼠标光标时按住按钮,视图将围绕模型进行轨道运行。
访问Orbit命令的其他方法是:
按住键并在按住鼠标右键的同时移动鼠标
在按下鼠标中键/滚轮的同时移动鼠标(如果有的话)。
按住++ O键启动Orbit命令,然后按住鼠标左键并移动鼠标。
3、放大动态
要从当前模型的视角放大和缩小,单击缩放工具,然后按鼠标左键并在移动鼠标光标时按住按钮,当您向下移动鼠标光标时视图将放大 你提出来了。
提示:要使视图居中于当前鼠标位置并开始缩放,请先按Z键。
访问Zoom动态命令的其他方法是:
按住键并在按住鼠标右键的同时移动鼠标。
按住键并在按住鼠标中键的同时移动鼠标(如果有的话)。
按住++ Z键以启动“缩放”动态命令,然后按住鼠标左键并移动鼠标。
如上所述,按Z键将视图置于当前鼠标位置的中心,然后按鼠标左键并移动鼠标开始缩放。

新功能

一、建模者,报告和可视化
1、模型数据网格工具已更新,以允许编辑数据。您现在还可以定义自己的数据视图,并且可以选择将数据导出到电子表格,修改并导回到模型。该工具非常适合批量编辑数据和促进质量保证流程。
2、通过模型中使用的所有结构和玻璃窗的图形显示,您可以直观地检查并报告模型中每个结构和玻璃系统的应用位置。
3、计算出的自然通风气流的图形显示有助于您通过内部和外部窗户,通风口,门等在整个建筑物层面以及向下到各个表面的视觉检查气流。
4、渲染的可视化现在允许使用线条更清晰地表示表面边缘,从而产生更清晰的图形输出。
5、现在在建模器内处理场地和建筑物旋转,允许建筑物几何形状相对于场地精确旋转。
6、Revit 2019的插件。
二、模拟
对v6中包含的EnergyPlus仿真工具进行了数百项改进。其中最重要的是:
1、EnergyPlus v8.9是目标版本。
2、最新的具有滞后的相变材料(PCM)可以更精确地建模这种创新的轻质解决方案,为建筑物增加热质量。
3、模拟可以运行多年,有助于提高极高质量情况(如地面和地热交换器)的精度。
4、结果查看器已更新,现在包括以直方图形式查看汇总结果表的选项,还可以显示多年模拟的结果。
5、改进的加热和冷却系统设计摘要输出,包括织物,通风和增益数据。
三、采光
1、改进的采光地图现在可以包括每个网格单元格的数字文本标签和一系列调色板选项。
2、辐射照度模拟现在并行运行,大大减少了较大型号的等待时间。
3、ASE Daysim模拟的改进。
4、用于定义地平面范围的选项。
5、选择控制Radiance结果中的随机性。
6、改进了计算和显示选项的管理。
四、HVAC
1、热电联产设备(CHP),可选择内燃机和微型涡轮机配置。通过将发电机与吸收式制冷机组合,也可以实现三元化。
2、冰蓄冷和额外的工厂运行方案允许非高峰电力为热库充电。
3、变速风扇冷却塔。
4、蒸发冷却器的改进。
5、内置曲线生成器工具允许根据制造商的数据将曲线快速添加到模型中。
五、英国和爱尔兰认证
1、针对英格兰,苏格兰,威尔士的最新SBEM 5.6a。
2、第63节苏格兰的工具。
3、针对爱尔兰的L部分和BER的最新SBEM v5.5e。
六、不确定性和敏感性分析
与UCL和EnSims持续合作的结果是,我们新的不确定性和灵敏度分析工具能够系统地量化风险,并在能源和环境绩效的背景下评估建筑设计中最具影响力的方面。通过应用输入设计变量的“概率”定义,报告提供了强有力的支持基础,以帮助指导设计和运营决策。
主要特点是:
1、不确定性和灵敏度分析结果以直方图和汇总统计数据的形式显示。报告包括明确的文字说明,以帮助您解释结果。
2、使用多元线性回归进行灵敏度分析。为每个输出变量计算回归参数和标准化系数(灵敏度测量)。
3、基于概率分布曲线的输入设计变量抽样。超过20个离散和连续分布可供选择和定制。
4、各种输入设计采样方法包括:随机,随机游走,拉丁超立方体,Sobol和Halton。
七、优化
1、DesignBuilder v6还包括3种强大的新型自定义变量,可让您完全控制应用于模型的参数变化,作为优化,不确定性和灵敏度分析的一部分。
2、优化工具现在允许将“附加输出”与客观和约束KPI一起包括在内,以便能够进行更深入的后处理分析。
3、提供建筑旋转设计变量(补充先前现有的场地轮换)。
八、增强的可扩展性
1、用于插件和脚本的API链接到DesignBuilder对象模型,允许用户和第三方开发人员添加无限范围的自定义计算,报告和模型处理。
2、Python脚本使模拟输入和输出能够在基于您编写的脚本的模拟之前和之后自动处理。
