施耐德触摸屏编程软件v1.2.0.2004官方最新版

施耐德触摸屏编程软件是一款由施耐德官方推出的触摸屏编程开发工具，英文名称为Vijeo Designer Basic。该软件需与HMIGXU系列PLC设备配合使用，旨在为每个电器控制站提供编程解决方案，同时为用户提供专门的人机界面项目，满足用户在自动化PLC编程开发方面的需求。

软件特色

　　【人机界面屏幕创建】

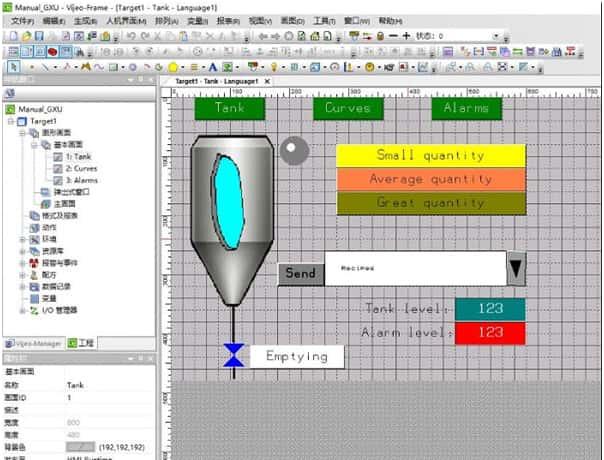

　　您可以通过该软件为人机界面面板创建动态屏幕。它将移动对象、缩放、水位指示器、开/关指示器和开关等各种功能组合在一个简单的应用程序中。您可使用动画符号方便地生成和编辑图形画面.

　　【数据重复使用】

　　Vijeo Designer Basic 使用两种数据:

　　在用户应用程序中创建的内部数据

　　外部设备(如PLC和远程I/0模块)提供的数据

　　创建的图形对象、脚本和面板可保存在工具箱中，以便您在其他项目中重复使用。重复使用数据的功能可帮助您优化新应用程序的开发，使协同开发的应用程序具有标准化的屏幕。

　　【多PLC连接】

　　您可以配置人机界面面板同时与多个不同的Schneider Electric设备及第三方设备通讯。

　　【动作】

　　通过Vijeo Designer Basic, 您可以执行各种操作，例如，在运行时设置变量或运行脚本。

　　【属性】

　　提供了一项高级功能，可简化您对动画屏幕中使用的变量的管理。在属性检查器窗口中，您可配置或修改对象的变量和特性.

　　【多语言消息】

　　可以保存文本字符串，用于同一应用程序中的报警、标签和文本对象，最多支持10种语言。通过简单的开关按键即可更改所选的语言。

　　【编辑来自其他应用程序的变量】

　　Vijeo Designer Basic可以导入/导出变量和配方至CSV文件。同样，也可将在Vijeo Desi gnerBasic中创建的变量导出到其他应用程序。

使用说明

　　1、在菜单“PLC”中选“仿真模式”。

　　2、在菜单“PLC”中选“设置地址”，在“介质”里，选TCP IP，主机IP地址必须是：127.0.0.1，并且.PLC仿真器只支持基于TCP/IP的通讯。

　　3、在PLC(P)菜单上点击“连接“

　　如果连接成功如下图所示，在工具栏上的图标是蓝底的红色?号，如果操作连接时出现“这不是有效的PLC地址，或PLC忙碌，或介质已关闭。”可能是如下原因：

　　1)首先选择“仿真模式”，而不是“标准模式”。(在“PLC”菜单选择)

　　2)在程序安装目录中启动“PLC仿真器”。(有时可以不启动)

　　3)如果仿真器为黑底红叹号，则卸载 ：搜狗输入法、网络实名、上网助手、新浪点点通、Chinese keywords、3721中文邮等软件。

　　4)如果还不行的话，在win7下就以管理员身份运行仿真器。

　　4、在PLC(P)菜单上点击“将项目传输的PLC(T)”：

　　弹出对话框如下：选中“PLC在传输后运行”，点击“传输”按钮。

　　又弹出以下对话框“是否确认此项目上的运行(N)?”，点击确定。可看到此时梯形图线条和字体发生变化。

　　确定：

　　也可以看到右下角工具栏的仿真器图标变成了蓝底加红播放按钮。

　　双击仿真器图标弹出仿真器面板RUN灯亮，ERR灯灭，SER COM灯闪烁。

　　5、接着，在PT端，进行修改数值，在定时器上点右键选“修改，输入t#5s;：

　　6、给start赋值，右键选择start常开接点→设置值→设置为1后，线条变为绿色。说明电路导通。

常见问题

　　Vijeo designer basic 能否直接读取M580 DDT变量？

　　可以的，将UNITY 变量导出为.XVM格式的文件，然后在Vijieo designer 建立Modbus TCP 驱动，链接.XVM变量，选择所需的DDT变量即可。

　　Vijeo Designer Basic 安全性设置了登录用户名，怎么在画面中显示当前登录用户？

　　设置方法如下：

　　在工具栏调取字符显示（S）框

　　在画面中双击字符显示框，弹出字符串显示设置，在变量中关联系统变量_UserName

　　如何修改配方控件的字体大小？

　　点击从工具箱中拖到画面的RecipGroup控件，点击左下角属性栏“字体”选项右侧三个点的按钮，弹出的“字体编辑器”窗口中“字体”选择为Vijeo-S简体中文后，就可以在“字号”下拉菜单中选择大小了

　　开关的标签栏无法选择字体源，也无法在ON的状态栏中输入文字，相关的部分都是灰色的，这是什么原因？

　　这是因为只有带指示灯的开关才可以设置，选择标签类型为on/off，普通开关不可以

　　通过连接.XVM文件读写M580 DDT变量，出现报错FDHC1019H？

　　原因是导出.XVM文件后，又在UNITY PRO 软件中编译项目导致的。解决方法：使用最后一次编译过的程序，然后导出.XVM文件链接到HMI上。

支持字体

　　Vijeo 宋体

　　Vijeo 仿宋

　　Vijeo-S 简体中文

　　Vijeo TR 宋体

　　Vijeo TR Ming Liu

　　Vijeo-S 繁体中文
