网优图层工具v7.0 绿色版

网优图层工具v7.0 绿色版

  • 软件大小:5.33 MB
  • 更新日期:2025-05-24
  • 软件语言:简体中文
  • 软件类别:图像处理
  • 软件授权:免费软件
  • 评分等级:
  • 适用平台:Win All
  • 软件来源:网络收集
本地下载 文件大小:5.33 MB
软件介绍 相关软件 相关文章 下载地址
为您推荐: 图像处理

网优图层工具是一款由个人开发的完全免费且无任何限制的图层工具,用户可以自由分发和使用,但禁止反编译及用于商业用途。这款工具是网优领域的必备利器,支持制作扇区图层和点图层,并兼容Mapinfo与谷歌地球,操作简单便捷。

网优图层工具v7.0 绿色版

使用说明

  1、打开excel

  2、选择表

  3、属性表显示

  4~7、匹配字段

  8、是否显示4Gmod3颜色

  9、谷歌地球设置

  10、分类设置

  备注:3、在谷歌地球点击扇区所显示的内容,在mapinfo体现为属性表GE设置里面:海拔高度则扇区立体,图层门限为谷歌地球的显示范围,大数据量卡顿时候勾选使用,网优图层工具分类显示为根据字段划分显示。

  1、添加2行分类

  2、获取列表

  3、点击划分字段

  4、5、设置分类

  6、7设置形状

  8、9、设置颜色

  10、确定后即可。

  备注:半径和波瓣可以自由组合,半径长的波瓣角设置小,半径段的,波瓣角设置大,这样不会相互遮挡。删除选中行按钮要先点击前面空白先选中一行。

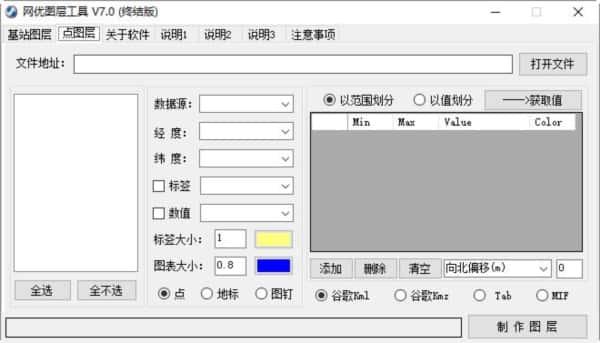

  1、打开Excel

  2~6匹配字段

  7、属性表

  8、添加划分

  9、获取值

  备注:路测迹和CQT点集成在一起,如果是DT轨迹图则选中以范围划分,如果是其它可选中以值划分,如果选中以值划分,要获取对应值以范围划分对应min-max以值划分对应value,后面颜色为公共属性

注意事项

  数据准备与字段匹配

  字段完整性:确保导入的Excel工参表格包含必需字段(基站名、经度、纬度、方位角),避免因字段缺失导致无法生成图层。

  数据格式规范:经纬度字段需为数字格式,避免因文本格式或空值导致导入失败。

  字段命名规范:避免在字段名中使用特殊符号(如空格、斜杠、连接符),建议使用字母、中文和数字组合。

  文件保存与格式选择

  KMZ格式优先:生成Google Earth图层时,优先选择KMZ格式(KML的压缩格式),文件体积更小且支持本地链接图层。

  Mapinfo图层格式:生成Mapinfo图层时,优先选择tab格式(可直接打开),避免MIF格式需额外转换的步骤。

  图层显示优化

  分级显示(LOD):数据量大时勾选Name_LOD/Cell_LOD,减少GE一次性导入数据量,避免卡顿,但会增大图层文件体积。

  透明度与颜色设置:根据需求调整填充颜色透明度、扇区边框粗细及颜色,确保图层清晰可读。

常见问题

  导入失败或数据异常

  问题1:提示“经纬度存在空值”或“数据类型错误”。

  原因:经纬度字段存在空值或格式不正确(如文本格式)。

  解决方案:检查并清理经纬度字段,确保为数字格式,无空值。

  问题2:提示“基站ID重复”或“表头重复列”。

  原因:Excel表格中存在重复列或重复基站ID。

  解决方案:删除重复列或合并重复基站ID,重新保存表格。

  图层显示异常

  问题1:扇区颜色未按预期显示(如未按MOD3/MOD6分类)。

  原因:未勾选“LTE—mod”或颜色设置未生效。

  解决方案:勾选“LTE—mod”,并检查颜色设置是否正确。

  问题2:图层在GE中显示不全或卡顿。

  原因:未启用分级显示(LOD)或数据量过大。

  解决方案:勾选Name_LOD/Cell_LOD,或分批次处理数据。
